Smartboyの続き2+@

2年前にあやすけさんが書いた記事の続きを勝手に書きます。

PICT6038

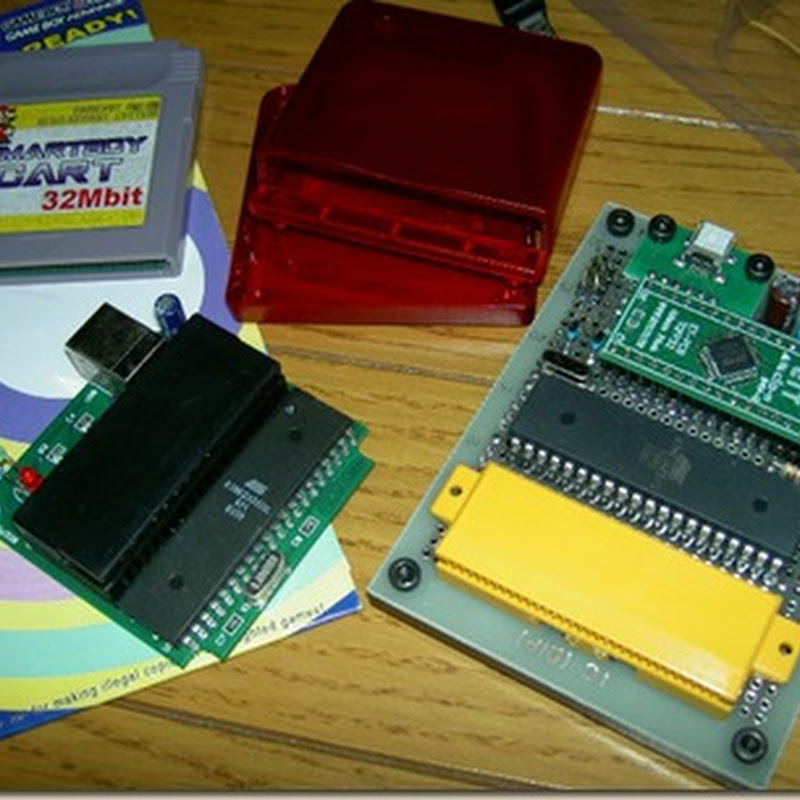

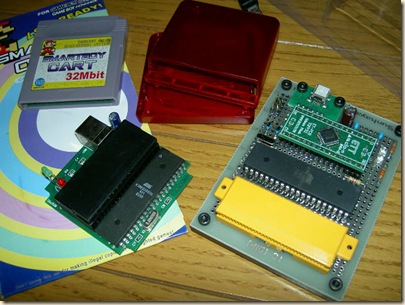

実はSMARTBOYは、ベースがGB Cart Flasherだったりします。

と、いうことに昨夜気が付いた(爆

ベースが同じというか、現状同じものと書いてもいいかも。

PICT6044

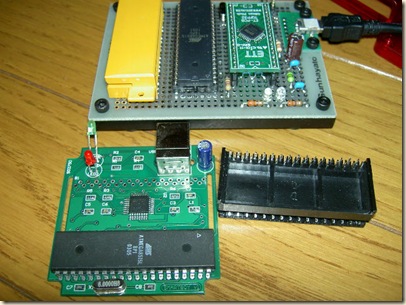

FTDIのチップはGBコネクタの下に隠れていました。

PICT6039

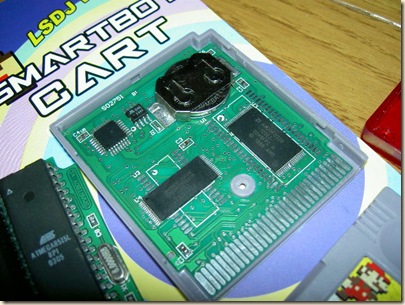

カートリッジにはAM29F032B(32Mbit)とSRAM(1M)、リセットIC、電池、それと刻印が消されているMBC5チップ。

単純に、市販されているMBC5仕様のゲーム基板と同じです(SRAM以外)。

smartboy3 smartboy2

クライアントもソックリです。

これはGB Cart Flasherのクライアントプログラムのソースが公開されてるので、SMB TEAMがSMARTBOY用にリビルドしたのでしょう。

PICT6040

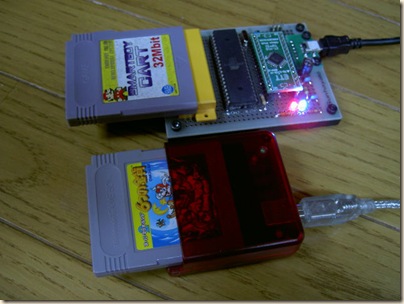

クライアント、ハード共に同じものなので、交換してもどちらも問題なく動作する。

ただし、SMARTBOYで512KByteのFlashカートリッジを使う場合、/WEを3pin(/WR)に付けた場合は書き込みでできないので、31pin(Audio In)に接続しなければいけない。

GB Cart Flasherではどちらでも問題なく書き込める。

PICT6043

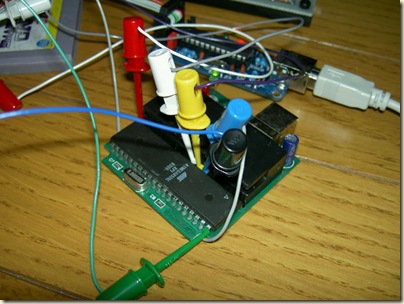

SMARTBOYのATMEGA8515で使われているファームウェアを読んでみた結果、GB Cart Flasherのファームウェアとはだいぶ違うみたい。

8515と8515Lで何か違うのか・・・詳しくはわかりませんが、動作が同じなので大した違いはないのでしょう(ぉ

そんなわけで、SMARTBOY用のFlashカートリッジは簡単に増産できるね。

それと、ウチでは市販ゲームのセーブ読み書きは全く問題ありませんでした。

因みに、

PICT6037

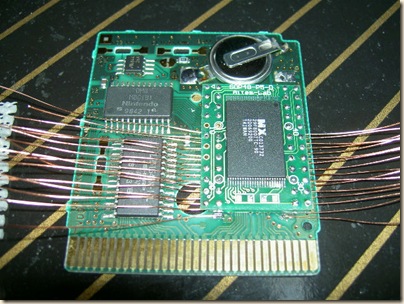

試しに8/16仕様のデバイスを付けて書き込めるかやってみたのですが、クライアントでコマンドが通らないのでしょう、認識しませんでした(^-^;

アドレスバスずらしても同じなので、クライアントを弄らないとダメなのかな。

Kazzoでもそうだけども、0x555(5)、0x2AA(A)が基本で、8/16デバイスを8bitで使用すると0xAAA(A)、0x555(5)になるので、そこを変えるだけでいける気はするんだけどなぁ~

ReadPlusならこのコマンド通るっぽいので、もしかするといけるかもしれない可能性はあるけど、ハード作らないといけないかな。

ま、それはボチボチと。

.

関係ない話題を簡単に。

PICT6035

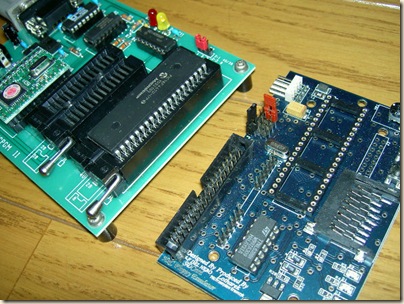

HxCFDエミュのSD版に使われているPICはコードプロテクトされていて読めなかった。

次、

PICT6011

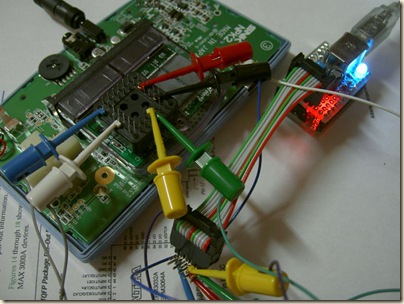

ネオポケLinkerFlashカートに使われているCPLDも案の定プロテクトが掛かっていて読めなかった。

PICT6013

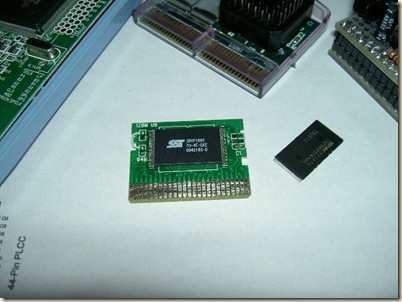

SSTの姉妹品の8bitデバイスですが、セーブはできなかった(^-^;

これは、私の早とちりもありまして、コマンドが8/16と同じ形式なので、もしかしたらそこが引っ掛かっているのかも?

因みに、これは8bitデバイスですが、DC(16bit)でデータを書き込むことが可能です。

これの理由としては、書き込み時にデータバスが0~7(8bit)しか使われていないから。

Kazzo&GBCartFlasherも同じ書き込み形態をしているのならば、おそらくデバイスを16bitモードで書き込みすればできるかもしれない?

やってないからわからない。

あ、FlavorさんのとこでFlashLinker製作が着々と進んでるので、楽しみにしてましょう~(^-^)

.

で、今はGGも放置して違うことしてます。

とそんなとこかな・・・ってどんなとこ~
