2011年12月30日金曜日

今年最後(?)はAVRSP-COMの製作

え~、RammyAVR(ATMEGA88)をプログラムするのにAVRライタが必要なのは何度か書いてるのですが、RammyAVRの配置図&配線図描いた序・・・というわけでは全然無いんですが、折角なのでAVRSP-COMの配置図&配線図も描いてみようかと。

作るのはSweet Rammyのページでも紹介されてるchanさんとこのAVRSP-COM(シリアルポート接続)です。

絵描きにはPasSを使いました。

今回は配線方法考えるのがメンドかったので(ぉぃ)、回路図通りの配線を適当にw

でもジャンパ線は9本で収まったみたいね(笑

avrspcom0

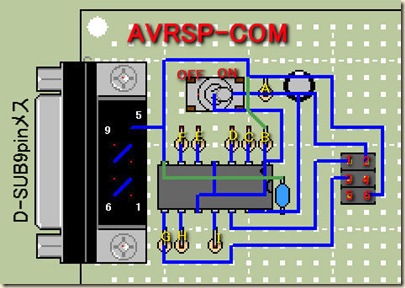

↑部品面から見た配置図&配線図(ジャンパ線殆ど描いてない

ん~・・抵抗(上画像のアルファベットの箇所)だけ対応する値を書いておくと、

A-1KΩ

B-1KΩ

C-100KΩ

D-150Ω

E-100KΩ

F-150Ω

G-150Ω

H-100KΩ

I-150Ω

あとは、パスコンは104、電解コンデンサは10μF、スイッチは無くても良い。

(因みに私は150Ω抵抗の手持ちが無かったから180Ωで代用)

avrspcom1

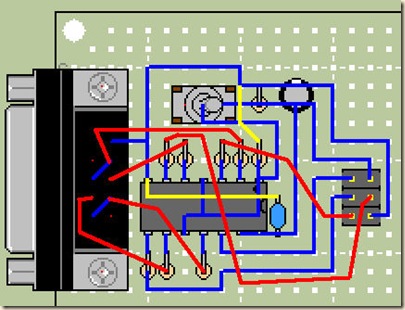

部品面からジャンパ線(赤色と黄色)描いちゃったけど、実際には裏から配線する。

avrspcom2

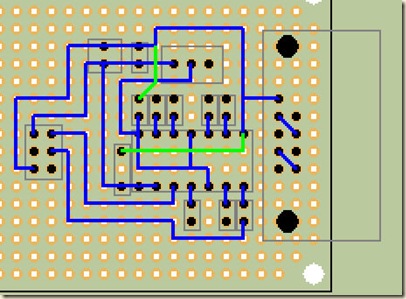

裏からだと上の感じ・・・すずメッキ線+ジャンパ線2本の絵。

とっても中途半端(^-^;

・・・作る人は適当に赤色の線を自分で結んでみてください(ぉ

PICT6829 PICT6830

でもって8割程度再現して作ると上のような感じになる。

(絵と比較するとだいぶ違うので作る際の参考にはならないと思う)

基板裏にピンソケット付けたのは直接ISPコネクタに挿すため。

元々AVRSP-COMの回路からターゲット(今回はRammyAVR)までのケーブルは短いほうが良いのと、ケーブル作るのがメンドかったし、スッキリするから。

スイッチは一応付けたけれども、常にONで良いです・・・少なくともRammyAVRにプログラムするだけならば。

んで、これで一通りAVRSP-COMのハードは完成したので、次にプログラムを用意する。

avrspcom3

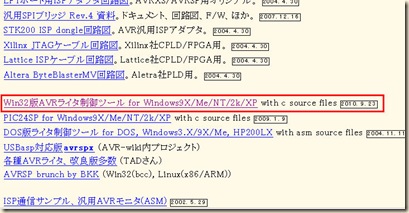

chanさんとこのページの一番下、赤く囲ったツールがそれです。

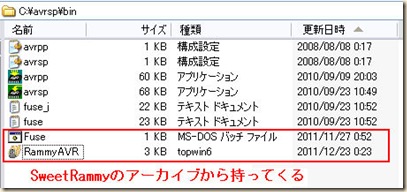

それを適当なHDDのフォルダに展開し、更にSweet Rammyのページにある最新のアーカイブ(2011年12月30日現在の最新バージョンは0.07)内にあるFuse.batとRammyAVR.hexを、先ほど展開しておいたavrsp.exeのあるフォルダへコピーしておく。

avrspcom4

上のような感じになっていればOK。

PICT6834

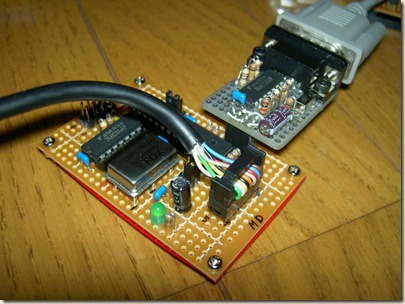

準備ができたら、メガドライブ(HALTスイッチ取り付け改造をして、ONにしておく)のコントローラ2ポートと作ったRammyAVRとAVRSP-COM(スイッチON)とPC(シリアルポート)とをそれぞれ繋げ、メガドライブの電源を入れる。

この状態でRammyAVRとAVRSP-COMに電源が流れますが、メガドラ(くどいけどHALT-ONね)の出力画面やPCには変化はありません。

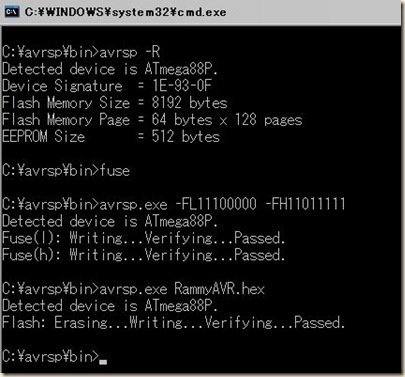

で、そこまでできたらDOS窓を開き、先ほどのavrsp.exeがあるフォルダへ移動しておいて、ちゃんと認識してるか、試しに「avrsp -R」とコマンドを打ってみます。

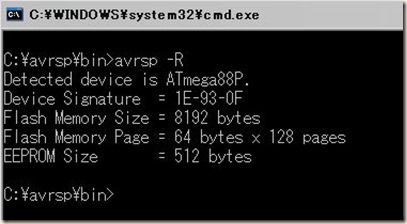

avrspcom5

上のように表示されればハードの作成、及び接続はほぼ問題ないと思います。

確認できたら、Fuse.batを実行し、次に「avrsp RammyAVR.hex」と実行すればRammyAVRの完成です(^-^)

Fuseは一度書き込めばOKなので、次回バージョンアップした場合はプログラムの書き込みだけで良いです。

avrspcom6

上のように全て正常ならメガドライブの電源OFF(HALTスイッチもOFF)、RammyAVRからAVRSP-COMを取り外し、Sweet Rammyを書き込んだカセットを挿して起動してみましょう。

無事Sweet Rammyが起動し、ボーレート&オシレータが設定通りに表示されたら、後はお好きなように遊んでください(笑

PICT6837

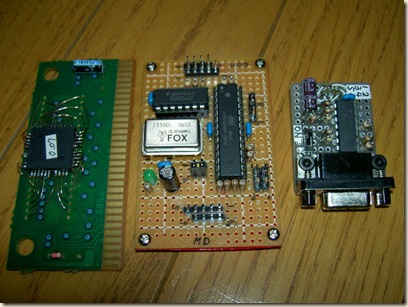

全て手作りできて、メガドライブの世界が大きく広がりますよ~(^-^)

AVRSP-COMはこの記事の前に作ったUSBアダプタもプログラムできるし、何かと便利だと思うので作っておいて損は無い、かな?

とまぁ、こんな感じで、一通りRammyAVRの作成ができるだけの事は書いたハズ。

一応キリが付いたって事で、安心して年が越せるな(笑

今年は殆ど工作してた(?)ような気がしないでもないですが、大きな事故も無く平和な(平凡な?)1年を過ごせました。

後半に入ってはSweet Rammyというメガドラ最強ツールを触ることができてとても楽しい(進行形)し、来年も平和に工作できたら良いなぁと思いつつ、いろいろお世話になった方々へ感謝しながら締めたいと思います。

ではみなさま、良いお年を~(^-^)/

うん、珍しく上手く締まった・・・一日早いけどw

操作感は大切+オシレータ貰ったw

私は普段あまりPCのエミュを触らない(テスト程度)ので、PCに接続するゲームコントローラは使いません。

使いませんっていうか、いくつか持ってるけど、どれも大きさやボタンの押し具合などがフィットしなくて使いたいものが無い、と書いたほうが正解かな。

でも最近、メガドラ弄ってる関係でメガドラエミュを頻繁に起動する事が多くなった&寝室のVAIOでメガドラをキーボードでやるのはツライって事で、工作する人には同じみの(?)ラファエルさんとこUSBアダプタを作ってみました。

PICT6803 PICT6805

配線は殆どすずメッキ線使ってません(笑

でも作るだけならジャンパ線の方が難しく考えなくていいから楽だし早いですw

PICT6802 usbcon02

このUSBアダプタは6ボタンパッドに対応しているので計8ボタン分使えます。

因みにご存知の方も居られると思いますが、このUSBアダプタはジャンパでファミコンやスーファミ、PCエンジンのコントローラにも対応しています。

ATARI(MSXやX68kなどで使われる)仕様パッドはメガドラと同じジャンパ設定で使用可能。

ファームウェアは全て同じで、最近の更新では11月17日にファミコンの2パッドマイクにも対応(nes_snes_db9_usb-1.9.hex)していますね。

usbcon00 usbcon01

ジャンパを変えてみると、PCエンジン以外は全て同じコントローラ名ですが(^-^;

メガドラ&ATARIは変えてほしい気がしないでもないけど、ま、いっか。

で、使用感ですが、フィット感は当然ながらバッチリですw

なんせ昔から馴染んでるので当たり前ですね(笑

作る前はボタンの遅延がどうなのか気になっていたのですが、それも特に違和感無く、少なくとも私には普通に実機で遊んでる感じで操作できてます。

ほんと、フルスクリーンでプレイしてるとエミュやってる気がしません(笑

PICT6807 PICT6825

基板の大きさ的には後でTAKACHIの汎用ケースに入れるつもりで作ったんだけど、ケース削るのがメンドイので、とりあえずプラバンで挟んでテープでグルグル巻きにw

ま、これはこれでおしゃれか?(違

あ、そうそう、このUSBアダプタを作る場合、ファミコン&スーファミ限定とか、PCエンジン限定とかでない場合=汎用性を持たせる場合は、同じようにメガドラ用(D-SUB9pin仕様)で作って、後でそれぞれ変換アダプタ作って咬ませたほうが良いです。

理由は2つ、ATMEGA8の19pinの出力が端子に来てるのがメガドラだけってのと、変換アダプタ作る際にD-SUB9pinコネクタの入手が楽だから。

あと、公式の回路ではクリスタル+コンデンサ使ってるけど、ちょっと誤差の大きいセラロックでも問題無く動きます、ってか動いてますのでご参考までに。

そんなとこで、その内ファミコン、スーファミ、PCエンジン用の変換アダプタも作ろうかな。

.

次、YoGirlさんからのクリスマスプレゼントが届きました~(^-^)

PICT6821

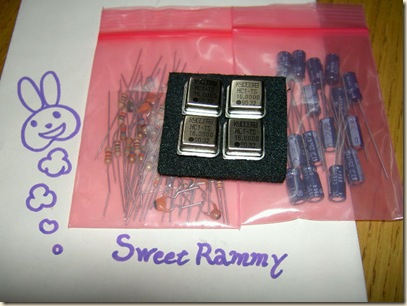

メインは16MHzのオシレータ、4つも送ってくれました(笑

おまけに電子部品も色々とw

抵抗やコンデンサって容量いろいろだからいざ揃えるとなると無かったりして困る事があるので、こういった部品は何気に助かるんですよね。

YoGirlさん、ありがとうございましたm(_ _)m

因みに、送られてきた封筒に可愛い絵が描いてあり、それがカートゥーンっぽくていい感じなんですが、確認を取ってないので非公開

【変更】

自由にOK~って事なので公開します(笑

スキャンして上手くラベルに入れて仕上げたいなぁ。

個人的にはこのキャラをSweet Rammyのメインキャラとして決定です(笑

0.03~0.07のAT27C1024使ったカセットは既にできてるので、ラベル作る際にはこのキャラを入れないとね。

でもって、早々に16MHzを使ったテストを・・・と、ここで気が付いた。

頂いたオシレータはハーフサイズ・・・先日書いた配置図&配線図ではハーフサイズを考慮していなかった(^-^;

PICT6815a

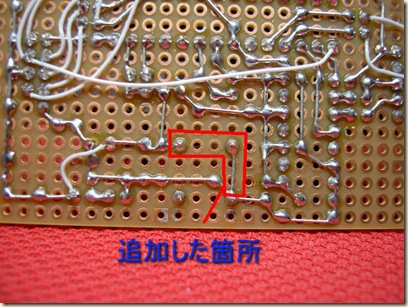

実際にはVccのみでいいのですが、1pin(NC)は固定のためにピンソケット付けておいたほうがいいかも。

PICT6827

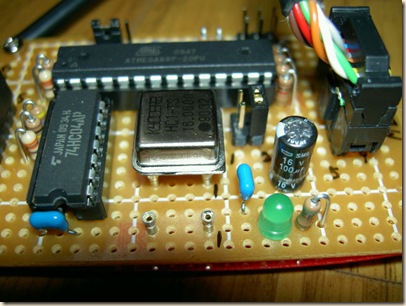

実際に取り付けると上のような感じに。

本来は(?)写真で言うと手前側に配置されるべきなのですが、配置図&配線図的にジャンパ線使わなければいけなくなっちゃって美しくない(?)のでケツ合わせにしちゃいました。

この追加は後ほど前の記事にも反映させておきます。

あ、秋月電子で扱っている16.0000MHz18.4320MHzはハーフサイズです。

PICT6818

で、追加配線が終わったら動作テストです。

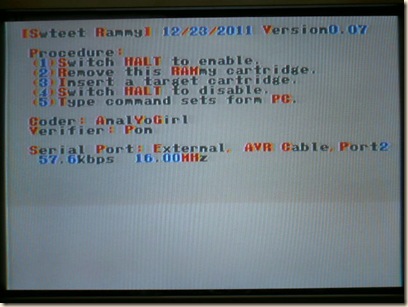

公式では115200bpsではエラーの起こる可能性が・・・とあったので、まずは57600bpsでのテストを。

ま、テストといってもこれは特に問題なく、読み書き共に正常です。

次に115200bpsではどうなるのかなぁ、と試したんだけど、読み書き共に全く問題なく・・・2MbitROMの読み書き数回試したけどエラーらしきものはなく、正常動作しちゃったり(^-^;

ん~、むしろエラーを期待してた(ぉぃ!)だけに、ちょっと拍子抜け・・・稀にエラーになるのかしらん?

いずれにしても、現状の実転送速度は115200bpsでも57600bpsでも変わらないので、16MHzのオシレータで安心して使うなら、とりあえず57600bpsで使ったほうがいいかもしれません。

という事で、16MHzのおかげでハーフサイズにも対応できたし、あとは18.4320MHzを大須で手配してくるかなぁ・・・と思っていたものの、今回の年末年始ではどうも予定が合わず大須へ行けないっぽい予感・・・orz

今月初めの予定では年末だったのに、やっぱり予定は未定なんだな。

むぅ~・・・一番近いところで1月9日辺りかなぁ・・・長いなぁ・・・

ま、オシレータだけなら他の部品と一緒に秋月かな。
