1週間程度あればのんびり作れるかなぁ、と考えていたのだけども、昨日作業始めたらあれよあれよと進んでしまい、結局今日完成したｗ

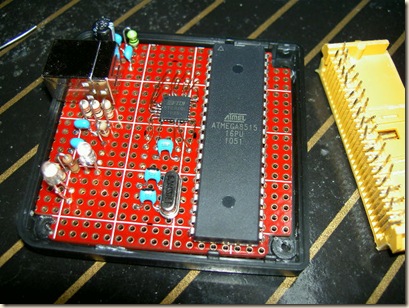

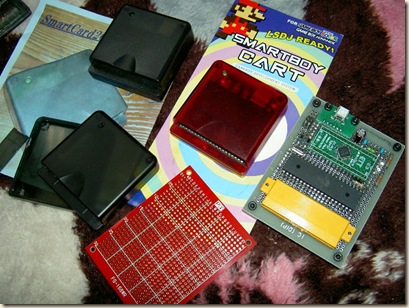

主な部品の配置はSMARTBOYのFlasherを参考に。
FT232BLだけは面実装できないので、使わないピンは切り落とし、UEW線で延長配線。
FT232BLとクリスタルはGBコネクタの下に配置される事になる。
こうやって取り付けると、汎用部品使っても結構なスペースができますね。
でもってコネクタ取り付けて完成～（＾－＾）
裏のスペースはかなり狭いので、0.26ミリのUEW線を使ってなるべく重ならないようにしないといけない。
ATMEGA8515は先にファームウェア書きこんでおいたから、ISPコネクタは付けていない。
パワーLEDは白（ちょっと眩し過ぎｗ）で、読み書きするとレインボーLEDが赤青緑で点滅するので見てても楽しい（←最初だけね（笑）
作る前はちょっと厳しいかなぁ、と思ったけども、基板の寸法合わせ＆FT232BLの配線をクリアしたら後はそんなに苦労しなかった。
今回使ったユニバーサル基板の厚さは1.6ミリ（一般的な厚さ）なんだけど、できれば1ミリか1.2ミリの基板使ったほうがいいかもしれない。

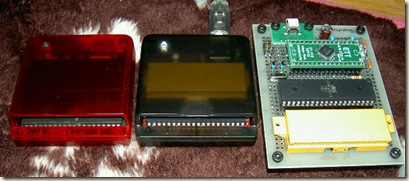

ともあれ、無事にコンパクト化できて一安心。
動作的にも問題なく、予備としてはなかなかの完成度のものが出来上がった。
まぁでも、ぶっちゃけ以前作ったROM焼きアダプタはケースに引っ掛かって使えなかったりするんだけども（＾－＾；
また近いうちにWillemEPROMライタのTSOPアダプタ使えるように中継アダプタを作ろうかな。
う～ん、自己満足自己満足ｗ
【追記】

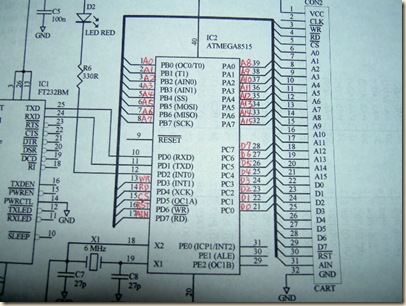

PCBパターンをトレースすればわかるけども、回路図からは判断できないピンアサインの詳細を。
赤ボールペンで書いた信号→GBコネクタの各線へ。
・・・手書きで見難いですがｗ
他は回路図見ればわかるはずです。
